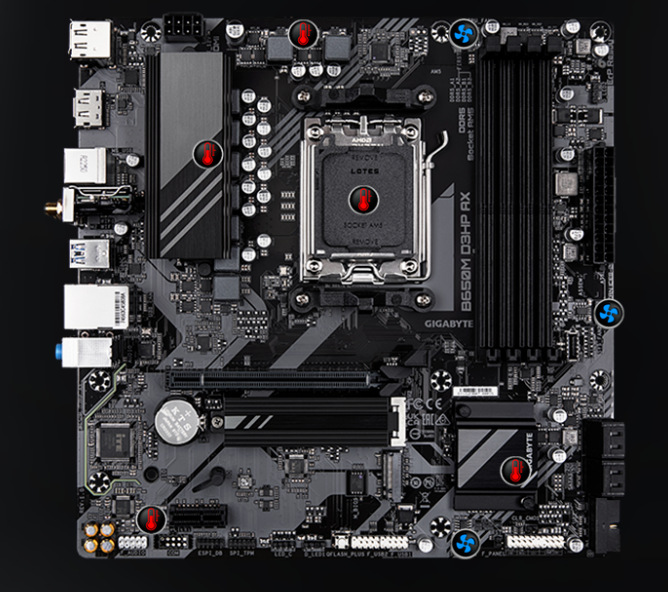

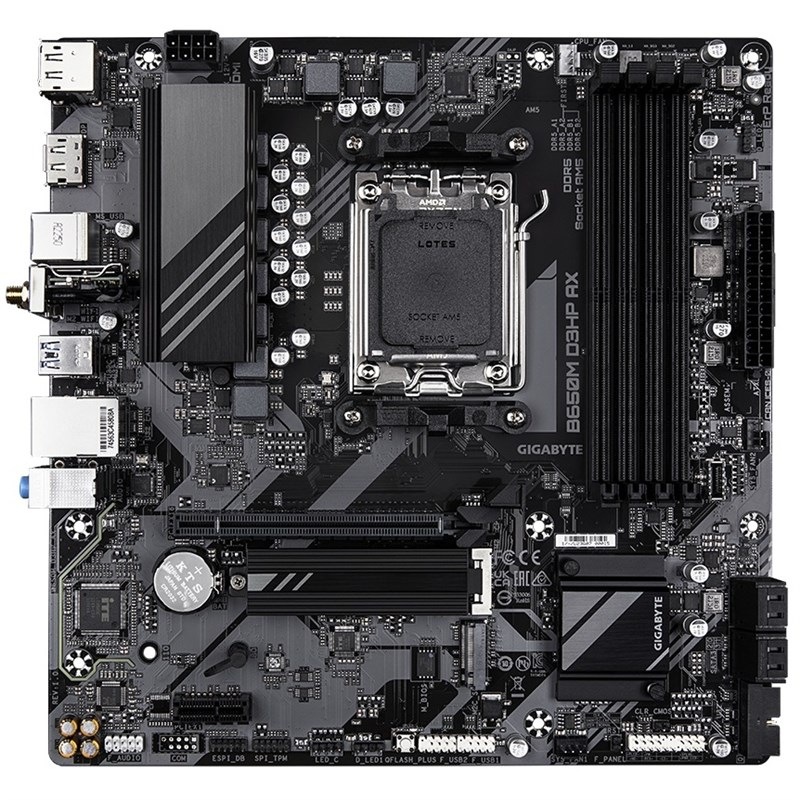

Základní deska GIGABYTE B650M D3HP AX (B650M D3HP AX)

GIGABYTE B650M D3HP AX Smart Fan 6Q-Flash PlusChipset: AMD B650Rozměrový formát: microATX (244x244mm)Podpora pro procesory: AMD Ryzen™ řady 7000Patice procesoru: AM5Paměť:4x DIMM patice podporující…

GIGABYTE B650M D3HP AX

• Smart Fan 6
• Q-Flash Plus

Chipset: AMD B650

Rozměrový formát: microATX (244x244mm)

Podpora pro procesory: AMD Ryzen™ řady 7000

Patice procesoru:

• AM5

Paměť:

• 4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800MT/s paměťové moduly
• dvoukanálová architektura paměti
• podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy:

*Grafické specifikace se mohou lišit v závislosti na podpoře CPU.

• 2x DisplayPort 1.4
• 1x HDMI® 2.1

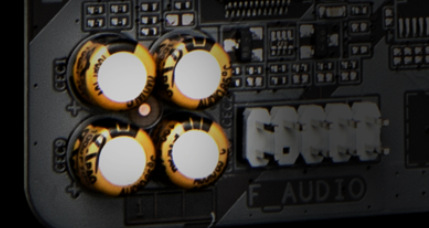

Zvuková karta:

• kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

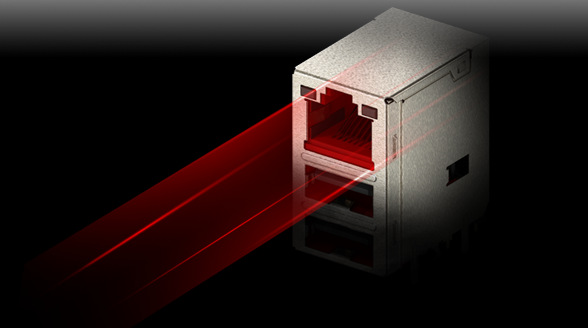

Ethernet: Realtek® 2,5GbE LAN

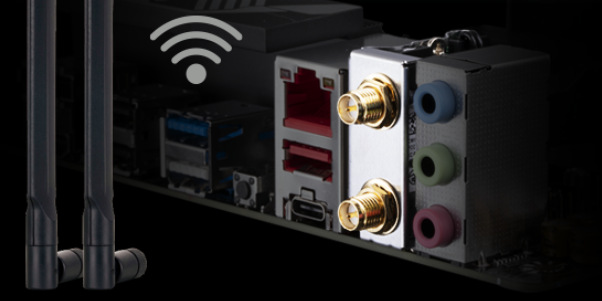

WLAN + Bluetooth:

• Realtek® Wi-Fi 6E RTL8852CE + Bluetooth v5.3

Rozšiřující sloty:

• 1x PCI Express x16 (podporuje PCIe 4.0 x16)
• 1x PCI Express x1 (podporuje PCIe 3.0 x1)
• RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA

Úložný prostor:

celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

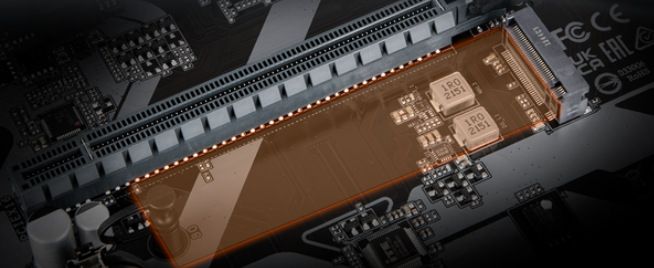

• 1x M.2, M key, typ 2580 PCIe 4.0 x4/x2
• 1x M.2, M key, typ 25110/2280 PCIe 4.0 x4/x2
• 4x port SATA 6Gb/s

USB:

Zadní USB (celkem 6 portů)

• 1x USB typ-C®, s podporou USB 3.2 Gen 1
• 3x USB 3.2 Gen 1
• 2x USB 2.0/1.1

Přední USB (celkem 7 portů)

• 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

Porty na zadním panelu:

• 1x PS/2 pro klávesnici/myš
• 1x USB typ-C®, s podporou USB 3.2 Gen 1
• 3x USB 3.2 Gen 1
• 2x USB 2.0/1.1
• 1x HDMI
• 2x DisplayPort
• 1x RJ-45
• 3x audio jack
• 2x SMA anténní konektor (2T2R)

Interní porty:

Napájení

• 1x 24-pin ATX hlavní napájecí konektor
• 1x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

• 1x CPU fan header
• 2x system fan header

Související s úložištěm

• 2x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x konektor USB typ-C® s podporou USB 3.2 Gen 1
• 1x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 header

Ostatní

• 2x adresovatelný LED strip header
• 1x RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

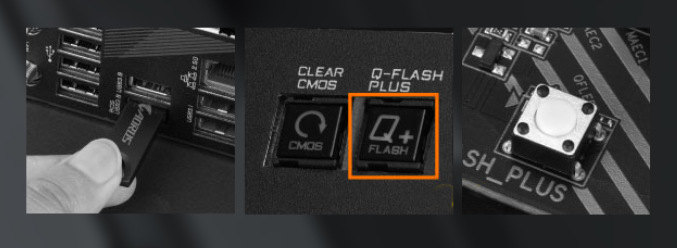

• 1x tlačítko Q-Flash Plus
• 1x reset jumper
• 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
