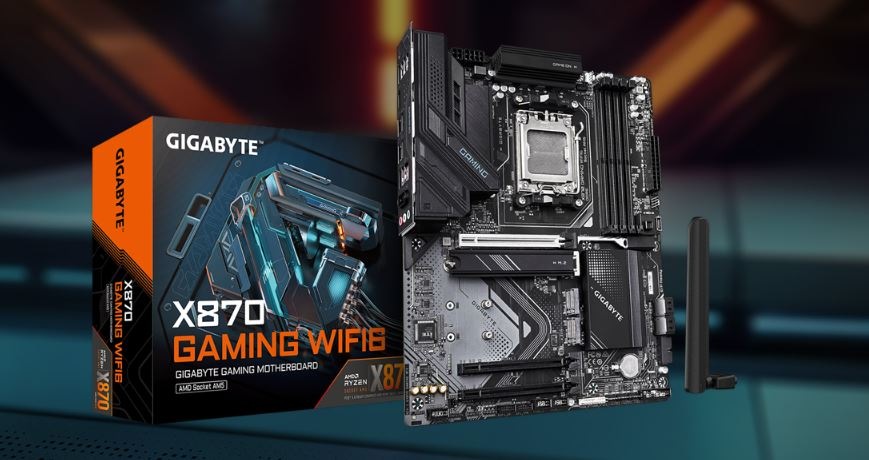

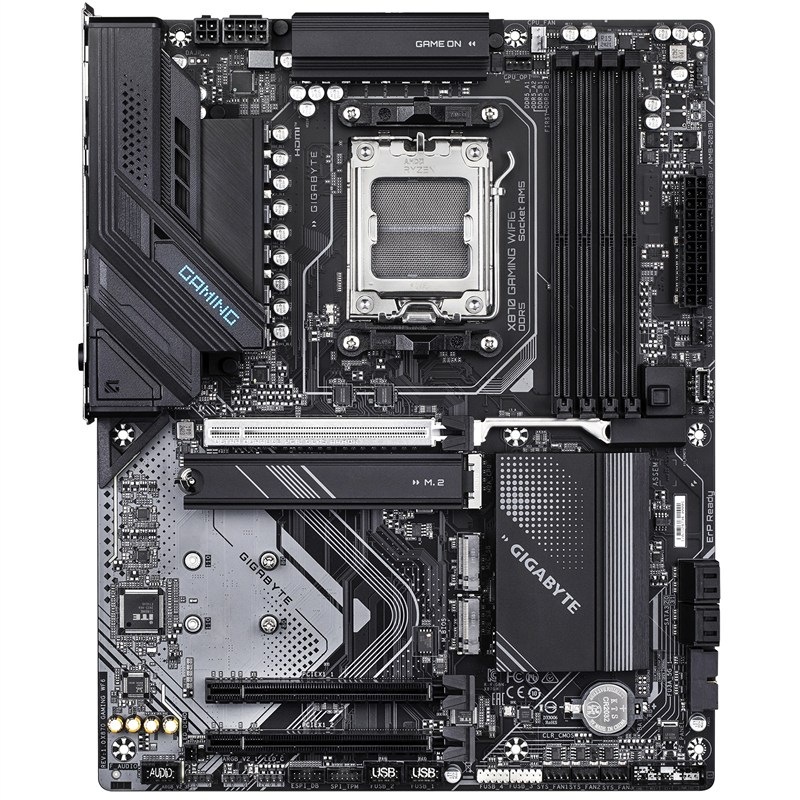

Základní deska GIGABYTE X870 GAMING WF6 (X870 GAMING WF6)

GIGABYTE X870 GAMING WIFI6AMD Socket AM5: Podporuje procesory AMD Ryzen™ řady 9000 / 8000 / 7000Digitální dvojče 8+2+2fázové řešení VRMDvoukanálové moduly DDR5:4*DIMM s podporou paměťových modulů AMD…

GIGABYTE X870 GAMING WIFI6

• AMD Socket AM5: Podporuje procesory AMD Ryzen™ řady 9000 / 8000 / 7000
• Digitální dvojče 8+2+2fázové řešení VRM
• Dvoukanálové moduly DDR5:4*DIMM s podporou paměťových modulů AMD EXPO™
• WIFI EZ-Plug: Rychlý a snadný design pro instalaci Wi-Fi antény
• EZ-Latch Plus: Sloty PCIe a M.2 s rychlým uvolněním a bezšroubovým designem
• Chladiče EZ-Latch Click:M.2 s bezšroubovým designem
• Přátelské uživatelské rozhraní: Multi-Theme, AIO Fan Control a Q-Flash Auto Scan v BIOSu a SW.
• Ultra rychlé úložiště: 3* sloty M.2, včetně 1* PCIe 5.0 x4
• Efektivní tepelná ochrana: VRM Thermal Armor Advanced & M.2 Thermal Guard
• Rychlé síťové připojení: 2,5 GbE LAN a Wi-Fi 6 802.11ax
• Rozšířená konektivita: Duální USB4 Type-C s DP-Alt, HDMI

CPU

AMD Socket AM5, podpora pro:

• Procesory AMD Ryzen™ řady 9000/
• Procesory AMD Ryzen™ řady 8000/
• Procesory AMD Ryzen™ řady 7000

(Nejnovější seznam podpory CPU najdete na webu GIGABYTE.)

Čipová sada

• AMD X870

Paměť

• Podpora DDR5 8200(OC)/8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400( OC)/6200(OC)/ 6000(OC)/5600(OC)/5200/4800/4400 MT/s paměťové moduly
• 4 x DDR5 DIMM patice podporující až 256 GB (kapacita 64 GB single DIMM) systémové paměti
• Duální kanál architektura paměti
• Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16
• Podpora paměťových modulů AMD EXtended Profiles for Overclocking (AMD EXPO™) a Extreme Memory Profile (XMP) (Konfigurace CPU a paměti může ovlivnit podporovanou paměť typy, rychlost přenosu dat (rychlost) a počet modulů DRAM naleznete v "Seznamu podpory paměti" na webu GIGABYTE, kde najdete další informace.)

grafika

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics + ASMedia USB4® Controller:

• 2 x USB4® USB Type-C® porty, podporující USB4 a DisplayPort video výstupy a maximální rozlišení 3840x2160@240 Hz

* Podpora pro DisplayPort 1.4 verze a HDR .

• Integrovaný grafický procesor s podporou grafiky AMD Radeon™: 1 x port HDMI s maximálním rozlišením 4096 x 2160 při 60 Hz

* Podpora pro HDMI 2.1 verze, HDCP 2.3 a HDR.

** Podpora nativních portů kompatibilních s HDMI 2.1 TMDS. *Grafické specifikace se mohou lišit v závislosti na podpoře CPU

Zvuk

• Zvukový kodek Realtek® Audio s vysokým rozlišením 2/4/5.1/7.1-kanálový

* Funkčnost zvukového konektoru můžete změnit pomocí zvukového softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku.

LAN

• Realtek® 2,5 GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s)

Modul bezdrátové komunikace

• Realtek® Wi-Fi 6 RTL8851BE (PCB rev. 1.0)
• WIFI a, b, g, n, ac, ax, s podporou frekvenčních pásem 2,4/5 GHz
• BLUETOOTH 5.3
• Podpora bezdrátového standardu 11ax 80 MHz (Skutečná přenosová rychlost může se liší v závislosti na prostředí a vybavení.)

Rozšiřující sloty

1 x slot PCI Express x16 (PCIEX16), integrovaný v CPU:

• Procesory AMD Ryzen™ řady 900/7000 podporují režim PCIe 5.0 x16
• Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporují režim PCIe 4.0 x8
• AMD Ryzen™ 8000 Series 2-Phoenix Procesory podporují režim PCIe 4.0 x4

* Slot PCIEX16 podporuje pouze grafickou kartu nebo NVMe SSD. Pokud chcete nainstalovat pouze jednu grafickou kartu, nezapomeňte ji nainstalovat do slotu PCIEX16.

Čipová sada:

• 2 x PCI Express x16 sloty, podporující PCIe 3.0 a běžící na x1 (PCIEX1_1/2)

Rozhraní úložiště

• 1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podporuje Socket 3, M klíč, typ 25110/22110/2580/2280 SSD:
• AMD Ryzen™ řady 9000/7000 Procesory podporují PCIe 5.0 x4/x2 SSD
• AMD Ryzen™ Procesory řady 8000-Phoenix 1 podporují PCIe 4.0 x4/x2 SSD
• AMD Ryzen™ 8000 Series- Procesory Phoenix 2 podporují PCIe 4.0 x4/x2 SSD
• 1 x M.2 konektor (M2C_SB), integrovaný v čipsetu, podporuje Socket 3, M klíč, typ 25110/22110/2580/2280 PCIe 4.0 x2 SSD disky
• 1 x M.2 konektor (M2B_SB), integrovaný v čipové sadě, podporuje Socket 3, klíč M, typ 25110/22110/2580/2280 PCIe 4.0 x4/x2 SSD

* Konektor M2B_SB sdílí šířku pásma s konektorem M2C_SB. Konektor M2C_SB bude nedostupný, když je do konektoru M2B_SB nainstalováno SSD PCIe 4.0 x4.

• 4 x konektory SATA 6 Gb/s
• Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení NVMe SSD

* RAID 5 je k dispozici pouze u procesorů AMD Ryzen™ řady 9000.

• Podpora RAID 0, RAID 1 a RAID 10 pro úložná zařízení SATA

USB

CPU+ASMedia USB4® řadič:

• 2 x USB4® USB Type-C® porty na zadním panelu
• CPU: 1 x USB 3.2 Gen 2 Type-A port (červený) na zadním panelu
• 1 x USB 3.2 Gen 1 port na zadním panelu

Čipová sada+2 USB 2.0 Huby:

• ​​8 x USB 2.0/1.1 porty (4 porty na zadním panelu, 4 porty dostupné přes interní USB headery)

Čipová sada:

• 1 x USB Type-C® port s podporou USB 3.2 Gen 2x2, dostupný přes interní USB header
• 4 x USB 3.2 Gen 1 porty (2 porty na zadním panelu, 2 porty dostupné přes interní USB header )
• 4 x USB 2.0/1.1 porty dostupné přes interní USB headery

Interní I/O konektory

• 1 x 24pinový hlavní napájecí konektor ATX
• 1 x 8pinový napájecí konektor ATX 12V
• 1 x 4pinový napájecí konektor ATX 12V
• 1 x hlavička ventilátoru CPU
• 1 x hlavička ventilátoru CPU/čerpadla vodního chlazení
• 4 x hlavička systémového ventilátoru
• 3 x adresovatelné RGB Gen2 záhlaví LED pásku
• 1 x RGB LED pásek záhlaví
• 4 x SATA 6Gb/s konektory
• 3 x M.2 Socket 3 konektory
• 1 x přední panel header
• 1 x audio header na předním panelu
• 1 x USB Type-C® header, s podporou USB 3.2 Gen 2x2
• 1 x USB 3.2 Gen 1 header
• 4 x USB 2.0/1.1 headery
• 1 x konektor Trusted Platform Module (pro GC-TPM2. 0 Pouze modul SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
• 1 x resetovací propojka
• 1 x Clear CMOS jumper

Konektory zadního panelu

• 1 x tlačítko Q-Flash Plus
• 2 x anténní konektory SMA (2T2R)
• 1 x port HDMI (Poznámka)
• 2 x porty USB4® USB Type-C® (DisplayPort (Poznámka))
• 1 x port USB 3.2 Gen 2 Type-A (červený) )
• 3 x porty USB 3.2 Gen 1
• 4 x porty USB 2.0/1.1
• 1 x port RJ-45
• 3 x audio jack (Poznámka) Skutečná podpora se může lišit podle CPU.
• I/O Controller
• iTE® I/O Controller Chip

H/W monitorování

• Detekce napětí
• Detekce teploty
• Detekce rychlosti ventilátoru
• Detekce průtoku vodního chlazení
• Varování při selhání ventilátoru
• Řízení rychlosti ventilátoru

* To, zda je podporována funkce řízení rychlosti ventilátoru (čerpadla), závisí na ventilátoru (čerpadlo), který nainstalujete.

BIOS

• 1 x 256 Mbit flash
• Použití licencovaného AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné vlastnosti

• Podpora pro GIGABYTE Control Center (GCC)

* Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky.

• Podpora pro Q-Flash
• Podpora pro Q-Flash Plus
• Podpora pro Smart Backup

Form Factor

• Formát ATX
• Rozměr 30,5 cm x 24,4 cm
