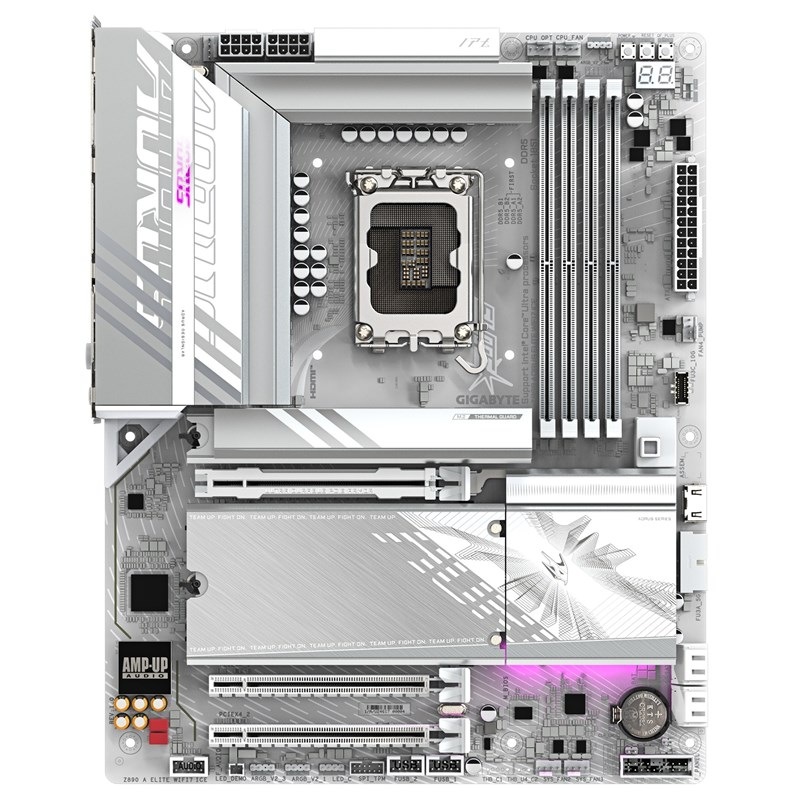

Základní deska GIGABYTE Z890 A ELITE WIFI7 ICE (Z890 A ELITE WF7 ICE)

GIGABYTE Z890 AORUS ELITE WIFI7 ICEPodporuje procesory Intel® Core™ Ultra (řada 2)Digitální dvojče 16+1+2 fáze VRM řešeníD5 Bionic Corsa pro nekonečný výkon pamětiAORUS AI SNATCH : Software pro…

GIGABYTE Z890 AORUS ELITE WIFI7 ICE

• Podporuje procesory Intel® Core™ Ultra (řada 2)

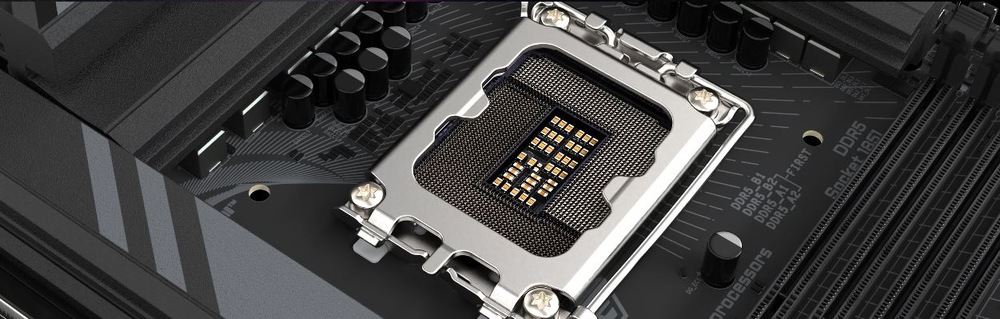

• Digitální dvojče 16+1+2 fáze VRM řešení
• D5 Bionic Corsa pro nekonečný výkon paměti
• AORUS AI SNATCH : Software pro automatické přetaktování od modelů AI
• AI Perfdrive: Poskytuje uživatelům optimální a přizpůsobený přednastavený profil BIOSu
• Prémiová kompatibilita: 4*DDR5 s podporou paměťových modulů XMP
• WIFI EZ-Plug: Rychlý a snadný design pro instalaci Wi-Fi antény
• EZ-Latch Plus: PCIe a M.2 sloty s Quick Release & Screwless Design
• EZ-Latch Click : chladiče M.2 s bezšroubovým designem
• Sensor Panel Link: Integrovaný video port pro bezproblémové nastavení panelu v šasi
• Přátelské uživatelské rozhraní: Multi-Theme, AIO Fan Control a Q-Flash Auto Scan v BIOSu a SW
• Nový Power Monitor v HWinfo pro monitorování fází napájení CPU v reálném čase
• Ultra rychlé úložiště: 4* sloty M.2, včetně 1* PCIe 5.0 x4
• Efektivní tepelná ochrana: VRM Thermal Armor Advanced & M.2 Thermal Guard L
• Rychlé sítě: 2,5 GbE LAN a Wi-Fi 7 se směrovou anténou s ultra vysokým ziskem
• Rozšířená konektivita: THUNDERBOLT™ 4 Type-C s DP-Alt, DisplayPort
• Zvuk s vysokým rozlišením: ALC1220 & WIMA Audiophile Grade kondenzátory
• Ultra Durable PCIe Armor: Kovová zadní deska slotu PCIe x16 pro zvýšenou odolnost
• PCIe UD Slot X: PCIe 5.0 x16 slot s 10x pevností pro grafickou kartu

CPU

• Patice LGA1851: Podpora pro procesory Intel® Core™ Ultra
• mezipaměť L3 se liší podle CPU

* Další informace naleznete v části „Seznam podpory CPU“.

Čipová sada

• Intel® Z890 Express

Paměť

• Podpora DDR5 9200(OC) / 9066(OC) / 8933(OC) / 8800(OC) / 8600(OC) / 8400(OC) / 8266(OC) / 8200(OC) / 8000(OC) / 7950( OC) / 7900 (OC) / 7800 (OC) / Paměťové moduly 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400 / 6200 / 6000 / 5800 / 5600MT/s.
• 4 x DDR5 DIMM patice s podporou až 256 GB (kapacita 64 GB single DIMM) systémové paměti
• Dvoukanálová architektura paměti
• Podpora ECC paměťových modulů DIMM bez vyrovnávací paměti 1Rx8/2Rx8 (fungují v režimu bez ECC)
• Podpora pro non-ECC Un -paměťové moduly DIMM 1Rx8/2Rx8/1Rx16 s vyrovnávací pamětí
• Podpora paměti Extreme Memory Profile (XMP) moduly
• Podpora paměťového modulu CUDIMM

(Konfigurace CPU a paměti může ovlivnit podporované typy paměti, rychlost přenosu dat (rychlost) a počet modulů DRAM, další informace naleznete v části „Seznam podpory paměti“.)

Grafika

Integrovaný grafický procesor-Intel® HD Graphics podpora:

• 1 x konektor Intel® Thunderbolt™ 4 (USB4® USB Type-C® port), podporující video výstupy DisplayPort a Thunderbolt™

Když je nainstalován monitor Thunderbolt™, maximální podporované rozlišení je 5120 x 2880 při 60 Hz s 24 bpp (výstup na jeden displej).

Když je nainstalován monitor USB4® USB Type-C®, maximální podporované rozlišení je 3840 x 2160 při 240 Hz (výstup na jeden displej).

* Vzhledem k omezeným I/O zdrojům architektury PC závisí počet zařízení Thunderbolt™, která lze použít, na počtu instalovaných zařízení PCI Express. (Další informace naleznete v kapitole 2-6 „Konektory na zadním panelu“.)

* Podpora pro verzi DisplayPort 2.1 a HDCP 2.3

• 1 x přední port HDMI s podporou maximálního rozlišení 1920 x 1080 při 30 Hz

* Podpora pro verzi HDMI 1.4

• 1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz

* Podpora pro DisplayPort 2.1 verze a HDCP 2.3

*Grafické specifikace se mohou lišit v závislosti na podpoře CPU.

• Podpora až trojitého zobrazení současně

Zvuk

• Realtek® ALC1220 CODEC

* Výstupní linkový konektor na zadním panelu podporuje zvuk DSD.

• Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál

* Pomocí zvukového softwaru můžete změnit funkčnost zvukového konektoru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku.

• Podpora výstupu S/PDIF

LAN

• Realtek® 2,5 GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s)

Modul bezdrátové komunikace

MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)

• 802.11a, b, g, n, ac, ax, be, s podporou frekvenčních pásem 2,4/5/6 GHz
• BLUETOOTH 5.4
• Podpora bezdrátového standardu 11be 160 MHz

Realtek® Wi-Fi 7 RTL8922AE (PCB rev. 1.1)

• 802.11a, b, g, n, ac, ax, be, s podporou frekvenčních pásem 2,4/5/6 GHz
• BLUETOOTH 5.4
• Podpora bezdrátového standardu 11be 160 MHz

(Skutečné údaje rychlost se může lišit v závislosti na prostředí a vybavení.)

* Funkce Wi-Fi 7 vyžadují ke správné funkci Windows 11 SV3. (Pro Windows 10 neexistuje žádný podpůrný ovladač.)

** Dostupnost 7 kanálů Wi-Fi v pásmu 6 GHz závisí na předpisech jednotlivých zemí.

Rozšiřující sloty

CPU:

• 1 x PCI Express x16 slot, podporuje PCIe 5.0 a běží na x16 (PCIEX16)

* Slot PCIEX16 může podporovat pouze grafickou kartu nebo NVMe SSD. Pokud chcete nainstalovat pouze jednu grafickou kartu, nezapomeňte ji nainstalovat do slotu PCIEX16.

Čipová sada:

• 2 x PCI Express x16 sloty, podporující PCIe 4.0 a běžící na x4 (PCIEX4_1, PCIEX4_2)

Rozhraní úložiště

CPU:

• 1 x M.2 konektor (Socket 3, M klíč, typ 25110/22110/2580/2280 PCIe 5.0 x4/x2 podpora SSD) (M2A_CPU)
• 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2B_CPU)

Čipová sada:

• 1 x M.2 konektor (Socket 3, M klíč, typ 25110/22110/2580/2280 PCIe 4.0 x4/x2 -Podpora SSD)
• 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 SATA a PCIe 4.0 x4 podpora SSD) (M2M_SB)
• 4 x SATA 6Gb/s konektory
• RAID 0, RAID 1, RAID 5 a RAID 10 podpora pro Úložná zařízení NVMe SSD
• Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA

USB

CPU:

• 1 x porty Intel® Thunderbolt™ 4 (USB Type-C®) na zadním panelu

*Podpora až 40 Gb/s se zařízeními Thunderbolt

*Podpora až 20 Gb/s se zařízeními USB4

*Podpora až 10 Gb/s se zařízeními USB 3.2

Čipová sada:

• 1 x port USB Type-C® s podporou USB 3.2 Gen 2, dostupný přes interní USB header
• 2 x porty USB 3.2 Gen 2 Type-A (červené) na zadním panelu
• 5 x porty USB 3.2 Gen 1 (3 porty na zadním panelu, 2 porty dostupné přes interní USB header)

Chipset+2 USB 2.0 Huby:

• ​​8 x USB 2.0/1.1 porty (4 porty na zadním panelu, 4 porty dostupné přes interní USB headery)

Interní I/O konektory

• 1 x 24pinový hlavní napájecí konektor ATX
• 2 x 8pinový napájecí konektor ATX 12V
• 1 x hlavička ventilátoru CPU
• 1 x hlavička ventilátoru CPU/čerpadla vodního chlazení
• 3 x hlavička systémového ventilátoru
• 1 x hlavička systémového ventilátoru/čerpadla vodního chlazení
• 3 x adresovatelné RGB Gen2 záhlaví LED pásku
• 1 x RGB LED pásek záhlaví
• 4 x M.2 Socket 3 konektory
• 4 x SATA 6Gb/s konektory
• 1 x přední panel header
• 1 x přední panel audio header
• 1 x USB Type-C® header, s USB 3.2 Gen 2 podpora
• 1 x USB 3.2 Gen 1 header
• 2 x USB 2.0/1.1 header
• 1 x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
• 1 x HDMI port (Poznámka)
• 1 x tlačítko napájení
• 1 x tlačítko reset
• 1 x tlačítko Q-Flash Plus
• 1 x resetovací propojka
• 1 x Clear CMOS jumper

(Poznámka) Skutečná podpora se může lišit podle CPU.

Konektory zadního panelu

• 1 x konektory Intel® Thunderbolt™ 4 (porty USB Type-C®)
• 2 x porty USB 3.2 Gen 2 typu A (červené)
• 3 x porty USB 3.2 Gen 1
• 4 x porty USB 2.0/1.1
• 2 x anténní konektory (2T2R)
• 1 x DisplayPort (Poznámka)
• 1 x port RJ-45
• 1 x optický konektor S/PDIF Out
• 2 x audio jack

(Poznámka) Skutečná podpora se může lišit podle CPU.

I/O Controller

• iTE® I/O Controller Chip

H/W monitorování

• Detekce napětí
• Detekce teploty
• Detekce rychlosti ventilátoru
• Detekce průtoku vodního chlazení
• Varování při selhání ventilátoru
• Řízení rychlosti ventilátoru

* To, zda je podporována funkce řízení rychlosti ventilátoru (čerpadla), závisí na ventilátoru (čerpadlo), který nainstalujete.

BIOS

• 1 x 256 Mbit flash
• Použití licencovaného AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné vlastnosti

• Podpora pro GIGABYTE Control Center (GCC)

* Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky.

• Podpora pro Q-Flash
• Podpora pro Q-Flash Plus
• Podpora pro Smart Backup

Rozměrový formát:

• Formát ATX
• Rozměr 30,5 cm x 24,4 cm
