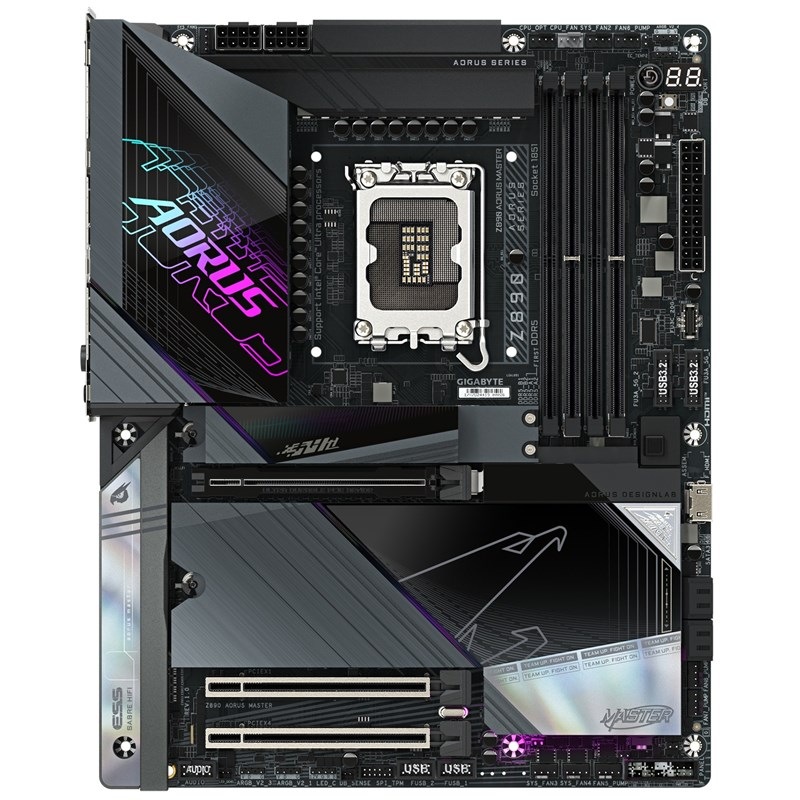

Základní deska GIGABYTE Z890 AORUS MASTER (Z890 AORUS MASTER)

GIGABYTE Z890 AORUS MASTERPodporuje procesory Intel® Core™ Ultra (řada 2)Digitální dvojče 18+1+2 fáze VRM řešeníD5 Bionic Corsa pro nekonečný výkon pamětiAORUS AI SNATCH : Software pro automatické…

GIGABYTE Z890 AORUS MASTER

• Podporuje procesory Intel® Core™ Ultra (řada 2)
• Digitální dvojče 18+1+2 fáze VRM řešení
• D5 Bionic Corsa pro nekonečný výkon paměti
• AORUS AI SNATCH : Software pro automatické přetaktování od modelů AI
• AI Perfdrive: Poskytuje uživatelům optimální a přizpůsobený přednastavený profil BIOSu
• Prémiová kompatibilita: 4*DDR5 s podporou paměťových modulů XMP
• DDR Wind Blade: Vylepšené aktivní chlazení pro paměťové moduly
• WIFI EZ-Plug: Rychlý a snadný design pro instalaci Wi-Fi antény
• EZ-Latch Plus: PCIe a M.2 sloty s Quick Release & Screwless Design

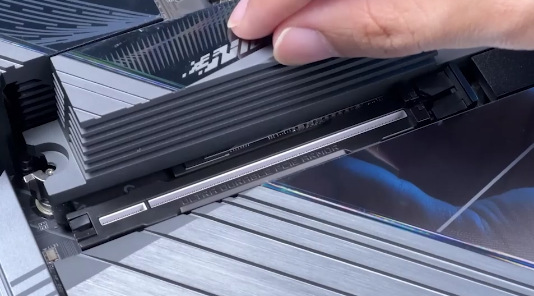

• EZ-Latch Click : chladiče M.2 s bezšroubovým designem
• Sensor Panel Link: Integrovaný video port pro bezproblémové nastavení panelu v šasi
• Přátelské uživatelské rozhraní: Multi-Theme, AIO Fan Control a Q-Flash Auto Scan v BIOSu a SW
• Nový Power Monitor v HWinfo pro monitorování fází napájení CPU v reálném čase
• Ultra rychlé úložiště: 5*M.2 sloty, včetně 2* PCIe 5.0 x4

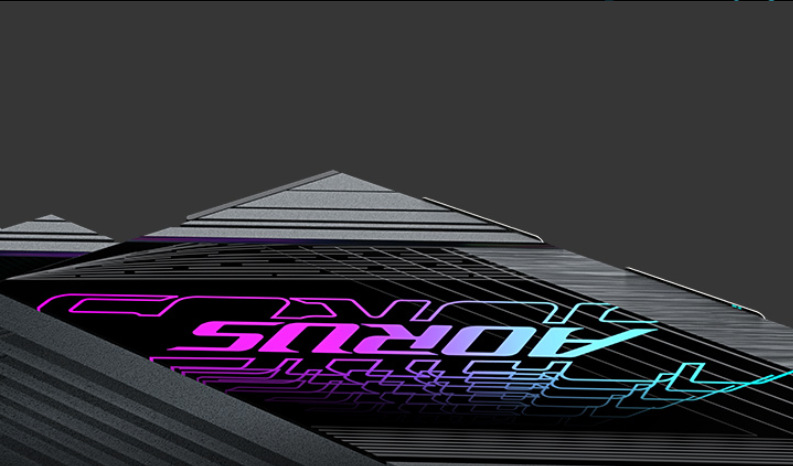

• Efektivní tepelná ochrana: VRM Thermal Armor Advanced & M.2 Thermal Guard XL
• Rychlé síťové připojení: 10GbE LAN a Wi-Fi 7 se směrovou anténou s ultra vysokým ziskem
• Rozšířená konektivita: Duální THUNDERBOLT™ 4 Type-C s DP-Alt
• DTS : X® Ultra Audio : ALC1220 a zadní ESS SABRE Hi-Fi 9118 DAC
• Ultra Durable PCIe Armor: Kovová zadní deska slotu PCIe x16 pro zvýšenou odolnost
• PCIe UD Slot X: PCIe 5.0 x16 slot s 10x pevností pro grafickou kartu

CPU

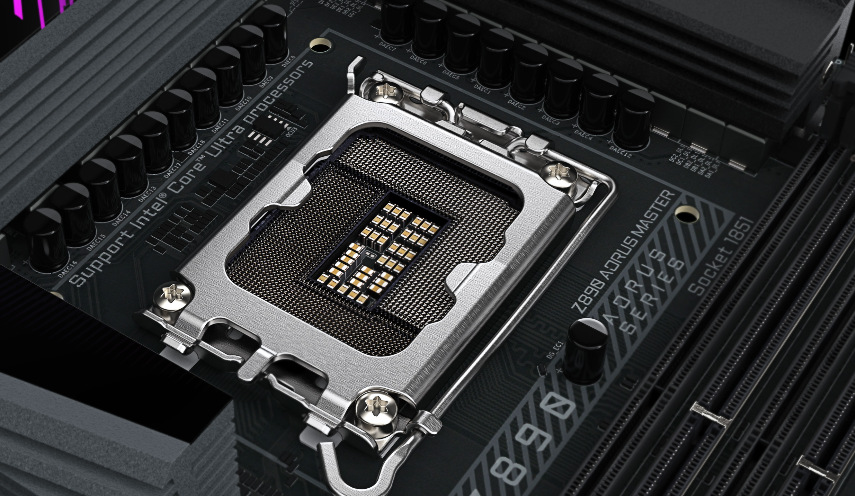

• Patice LGA1851: Podpora pro procesory Intel® Core™ Ultra
• mezipaměť L3 se liší podle CPU

* Další informace naleznete v části „Seznam podpory CPU“.

Čipová sada

• Intel® Z890 Express

Paměť

• Podpora DDR5 9500(OC) / 9466(OC) / 9333(OC) / 9200(OC)/ 9066(OC) / 8933(OC) /8800(OC) /8600(OC) / 8400(OC) /8266( OC) / 8200 (OC) / 8000 (OC) / 7950 (OC) / 7900 (OC) / 7800 (OC) / 7600 (OC) / 7400 (OC) / 7200 (OC) / 7000 (OC) / 6800 (OC) / 6600 (OC) / 6400 / 6200 / 600 / 5800 / 5600MT/s paměťové moduly.
• 4 x DDR5 DIMM patice s podporou až 256 GB (kapacita 64 GB single DIMM) systémové paměti
• Dvoukanálová architektura paměti
• Podpora ECC paměťových modulů DIMM bez vyrovnávací paměti 1Rx8/2Rx8 (fungují v režimu bez ECC)
• Podpora pro non-ECC Un -paměťové moduly DIMM 1Rx8/2Rx8/1Rx16 s vyrovnávací pamětí
• Podpora paměti Extreme Memory Profile (XMP) moduly
• Podpora paměťového modulu CUDIMM

(Konfigurace CPU a paměti může ovlivnit podporované typy paměti, rychlost přenosu dat (rychlost) a počet modulů DRAM, další informace naleznete v části „Seznam podpory paměti“.)

Grafika

Integrovaný grafický procesor-Intel® HD Graphics podpora:

• 2 x konektory Intel® Thunderbolt™ 4 (USB4® USB Type-C® porty), podporující video výstupy DisplayPort a Thunderbolt™

Když je nainstalován monitor Thunderbolt™, maximální podporované rozlišení je 5120 x 2880 při 60 Hz s 24 bpp (výstup na jeden displej).

Když je nainstalován monitor USB4® USB Type-C®, maximální podporované rozlišení je 3840 x 2160 při 240 Hz (výstup na jeden displej).

* Vzhledem k omezeným I/O zdrojům architektury PC závisí počet zařízení Thunderbolt™, která lze použít, na počtu instalovaných zařízení PCI Express. (Další informace naleznete v kapitole 2-6 „Konektory na zadním panelu“.)

* Podpora pro verzi DisplayPort 2.1 a HDCP 2.3

• 1 x přední port HDMI s podporou maximálního rozlišení 1920 x 1080 při 30 Hz

* Podpora pro verzi HDMI 1.4 .

*Grafické specifikace se mohou lišit v závislosti na podpoře CPU.

• Podpora až trojitého zobrazení současně

Zvuk

• Realtek® ALC1220 CODEC

* Výstupní konektor na předním panelu podporuje zvuk DSD.

• ESS ES9118 DAC čip
• Podpora pro DTS:X® Ultra
• High Definition Audio 2/4/5.1-kanál

* Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 5.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku.

• Podpora výstupu S/PDIF

LAN

• Marvell® AQtion AQC113C 10GbE LAN čip (10 Gb/s/5 Gb/s/2,5 Gb/s/1 Gb/s/100 Mb/s)

Modul bezdrátové komunikace

• Intel® Wi-Fi 7 BE200NGW
• 802.11a, b, g, n, ac, ax, be, podpora frekvenčních pásem 2,4/5/6 GHz
• BLUETOOTH 5.4
• Podpora bezdrátového standardu 11be 320 MHz

(Skutečná rychlost přenosu dat se může lišit v závislosti na na prostředí a vybavení.)

* Funkce Wi-Fi 7 vyžadují ke správnému fungování Windows 11 SV3. (Pro Windows 10 neexistuje žádný podpůrný ovladač.)

** Dostupnost 7 kanálů Wi-Fi v pásmu 6 GHz závisí na předpisech jednotlivých zemí.

Rozšiřující sloty

CPU:

• 1 x PCI Express x16 slot, podporuje PCIe 5.0 a běží na x16 (PCIEX16)

* Slot PCIEX16 může podporovat pouze grafickou kartu nebo NVMe SSD. Pokud chcete nainstalovat pouze jednu grafickou kartu, nezapomeňte ji nainstalovat do slotu PCIEX16.

* Slot PCIEX16 sdílí šířku pásma s konektorem M2D_CPU. Slot PCIEX16 funguje až v režimu x8, když je zařízení nainstalováno v konektoru M2D_CPU.

Čipová sada:

• 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x4 (PCIEX4)
• 1 x PCI Express x16 slot, podporuje PCIe 3.0 a běží na x1 (PCIEX1)

Rozhraní úložiště

CPU:

• 1 x M.2 konektor (Socket 3, M klíč, typ 25110/22110/2580/2280 PCIe 5.0 x4/x2 podpora SSD) (M2A_CPU)
• 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2B_CPU)
• 1 x M.2 konektor (Socket 3, klíč M, typ 22110/2280 PCIe 5.0 x4/x2 podpora SSD) (M2D_CPU)

Čipová sada:

• 1 x M. 2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB)
• 1 x M.2 konektor (Socket 3, M klíč, typ 2280 SATA a podpora PCIe 4.0 x4/x2 SSD) (M2M_SB )
• 4 x SATA 6Gb/s konektory
• RAID 0, RAID 1, RAID 5 a RAID 10 podpora pro úložná zařízení NVMe SSD
• Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA

USB

CPU:

• 2 x porty Intel® Thunderbolt™ 4 (USB Type-C®) na zadním panelu

*Podpora až 40 Gb/s se zařízeními Thunderbolt

*Podpora až 20 Gb/s se zařízeními USB4

*Podpora až 10 Gb/s se zařízeními USB 3.2

Čipová sada:

• 6 x USB 3.2 Gen 2 Type-A port (červený) na zadním panelu

Čipová sada + USB 3.2 Gen 2x2 Hub:

• 1 x USB Type-C® port s podporou USB 3.2 Gen 2x2, dostupný prostřednictvím interní USB header

Chipset+2 Rozbočovače USB 3.2 Gen 1:

• 8 x porty USB 3.2 Gen 1 (4 porty na zadním panelu, 4 porty dostupné prostřednictvím interních USB headerů)

Čipová sada + 2 rozbočovače USB 2.0:

• 6 x porty USB 2.0/1.1 (2 porty na zadní panel, 4 porty dostupné přes interní USB headery)

Interní I/O konektory

• 1 x 24pinový ATX hlavní napájecí konektor
• 2 x 8pinový ATX 12V napájecí konektor
• 1 x hlavička ventilátoru CPU
• 1 x hlavička CPU ventilátoru/čerpadla vodního chlazení
• 4 x hlavičky systémového ventilátoru
• 4 x hlavičky systémového ventilátoru/čerpadla vodního chlazení
• 4 x adresovatelné RGB Záhlaví LED pásku Gen2
• 1 x Záhlaví RGB LED pásku
• 5 x M.2 Socket 3 konektory
• 4 x SATA 6Gb/s konektory
• 1 x Záhlaví předního panelu
• 1 x hlavička zvuku na předním panelu
• 1 x hlavička USB Type-C® s podporou USB 3.2 Gen 2x2
• 2 x hlavičky USB 3.2 Gen 1
• 2 x hlavičky USB 2.0/1.1
• 1 x hlavička detekce šumu
• 1 x hlavička Trusted Platform Module (pro GC -pouze modul TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
• 1 x Port HDMI (Poznámka)
• 1 x tlačítko napájení
• 1 x tlačítko reset
• 1 x propojka pro resetování
• 1 x Clear CMOS jumper
• 2 x hlavičky teplotního senzoru

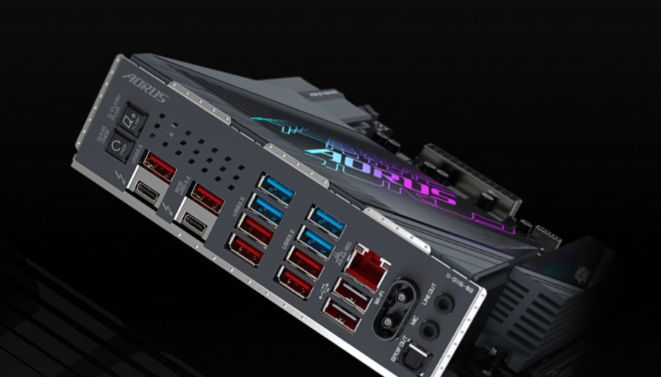

Konektory zadního panelu

• 1 x tlačítko Q-Flash Plus
• 1 x tlačítko Clear CMOS
• 2 x konektory Intel® Thunderbolt™ 4 (porty USB Type-C®)
• 6 x porty USB 3.2 Gen 2 Type-A (červené)
• 4 x porty USB 3.2 Gen 1
• 2 x Porty USB 2.0/1.1
• 1 x port RJ-45
• 2 x anténní konektor (2T2R)
• 2 x audio jack
• 1 x optický konektor S/PDIF Out

I/O Controller

• iTE® I/O Controller Chip

H/W monitorování

• Detekce napětí
• Detekce teploty
• Detekce rychlosti ventilátoru
• Detekce průtoku vodního chlazení
• Varování při selhání ventilátoru
• Řízení rychlosti ventilátoru

* To, zda je podporována funkce řízení rychlosti ventilátoru (čerpadla), závisí na ventilátoru (čerpadlo), který nainstalujete.

• Detekce hluku

BIOS

• 1 x 256 Mbit flash
• Použití licencovaného AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné vlastnosti

• Podpora pro GIGABYTE Control Center (GCC)

* Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky.

• Podpora pro Q-Flash
• Podpora pro Q-Flash Plus
• Podpora pro Smart Backup

Rozměrový formát:

• Formát ATX
• Rozměr 30,5 cm x 24,4 cm
