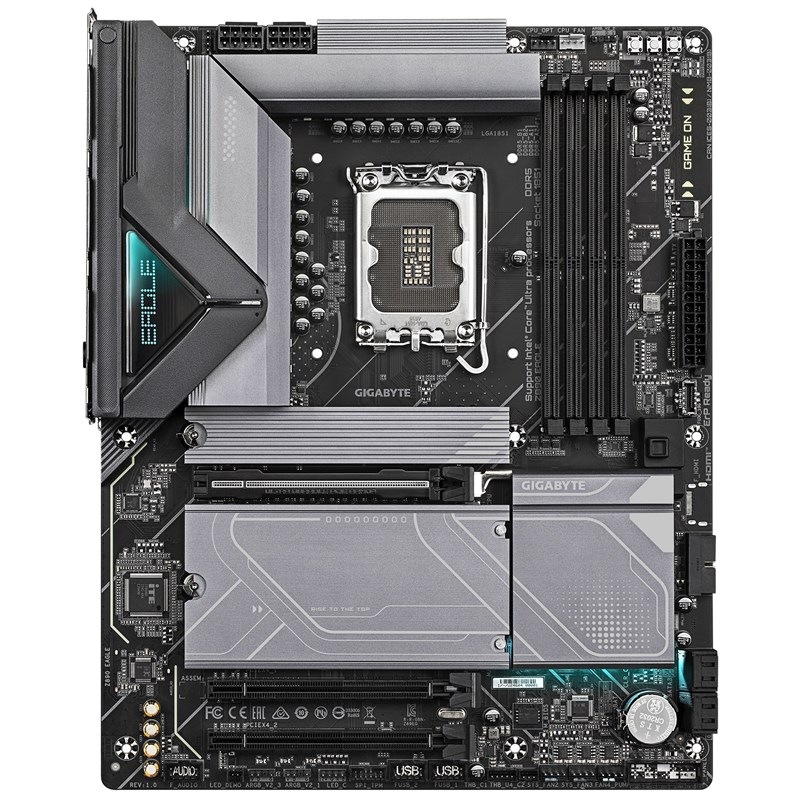

Základní deska GIGABYTE Z890 EAGLE (Z890 EAGLE)

GIGABYTE Z890 EAGLEPodporuje procesory Intel® Core™ Ultra (řada 2)Digitální dvojče 14+1+2 fáze VRM řešeníD5 Bionic Corsa pro nekonečný výkon pamětiAI Perfdrive: Poskytuje uživatelům optimální a…

GIGABYTE Z890 EAGLE

• Podporuje procesory Intel® Core™ Ultra (řada 2)

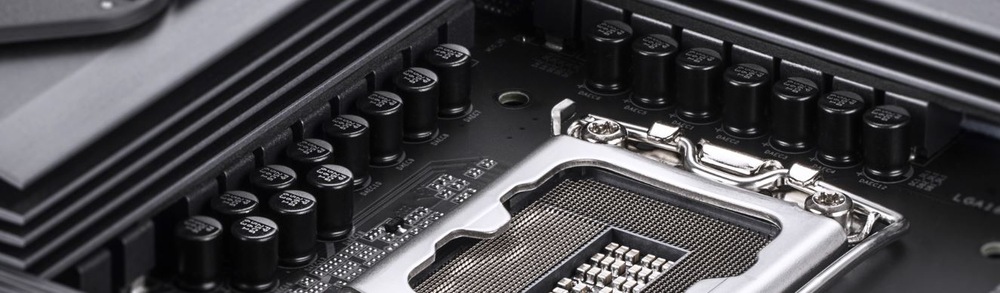

• Digitální dvojče 14+1+2 fáze VRM řešení
• D5 Bionic Corsa pro nekonečný výkon paměti
• AI Perfdrive: Poskytuje uživatelům optimální a přizpůsobený přednastavený profil BIOSu
• Prémiová kompatibilita: 4*DDR5 s podporou paměťových modulů XMP
• EZ-Latch Plus: PCIe a M.2 sloty s Quick Release & Screwless Design
• EZ-Latch Click : chladiče M.2 s bezšroubovým designem
• Přátelské uživatelské rozhraní: Multi-Theme, AIO Fan Control a Q-Flash Auto Scan v BIOSu a SW
• Nový Power Monitor v HWinfo pro monitorování fází napájení CPU v reálném čase
• Ultra rychlé úložiště: 4* sloty M.2, včetně 1* PCIe 5.0 x4
• PCIe UD Slot X: PCIe 5.0 x16 slot s 10x pevností pro grafickou kartu
• Efektivní tepelná ochrana: VRM Thermal Armor Advanced & M.2 Thermal Guard
• Rychlé sítě: 2,5GbE LAN
• Rozšířená konektivita: USB4 Type-C s DP-Alt, DisplayPort

CPU

• Patice LGA1851: Podpora pro procesory Intel® Core™ Ultra

(Nejnovější seznam podpory CPU najdete na webu GIGABYTE.)

• Mezipaměť L3 se liší podle CPU

Čipová sada

• Intel® Z890 Express

Paměť

• Podpora DDR5 8800(OC) / 8600(OC) / 8400(OC) / 8266(OC) / 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600( OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400 / 6200 / 6000 / 5800 / 5600MT/s paměťové moduly.
• 4 x DDR5 DIMM patice s podporou až 256 GB (kapacita 64 GB single DIMM) systémové paměti
• Dvoukanálová architektura paměti
• Podpora ECC paměťových modulů DIMM bez vyrovnávací paměti 1Rx8/2Rx8 (fungují v režimu bez ECC)
• Podpora pro non-ECC Un -paměťové moduly DIMM 1Rx8/2Rx8/1Rx16 s vyrovnávací pamětí
• Podpora paměťových modulů Extreme Memory Profile (XMP)

(Konfigurace CPU a paměti může ovlivnit podporované typy paměti, rychlost přenosu dat (rychlost) a počet modulů DRAM, viz "Paměť" Seznam podpory" na webu GIGABYTE, kde najdete další informace.)

Grafika

Integrovaný grafický procesor-Intel® HD Graphics podpora:

• 1 x USB4® USB Type-C® port s podporou video výstupů USB4 a DisplayPort a maximální rozlišení 3840 x 2160@144 Hz

* Podpora pro DisplayPort verze 2.1

• 1 x DisplayPort s podporou a maximální rozlišení 3840 x 2160 při 144 Hz

* Podpora pro verzi DisplayPort 2.1

*Grafické specifikace se mohou lišit v závislosti na podpoře CPU

Zvuk

• Zvukový kodek Realtek® Audio s vysokým rozlišením 2/4/5.1/7.1-kanálový

* Funkčnost zvukového konektoru můžete změnit pomocí zvukového softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku.

LAN

• Realtek® 2,5 GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s)

Rozšiřující sloty

CPU:

• 1 x PCI Express x16 slot, podporuje PCIe 5.0 a běží na x16 (PCIEX16)

* Slot PCIEX16 může podporovat pouze grafickou kartu nebo NVMe SSD. Pokud chcete nainstalovat pouze jednu grafickou kartu, nezapomeňte ji nainstalovat do slotu PCIEX16.

Čipová sada:

• 2 x PCI Express x16 sloty, podporující PCIe 4.0 a běžící na x4 (PCIEX4_1/2)

Rozhraní úložiště

CPU:

• 1 x M.2 konektor (Socket 3, M klíč, typ 25110/22110/2580/2280
• PCIe 5.0 x4/x2 podpora SSD) (M2A_CPU)
• 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280
• PCIe 4.0 x4/x2 podpora SSD) (M2B_CPU)

Čipová sada:

• 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2Q_SB.)
• 1 x M.2 konektor (Socket 3, klíč M, typ 22110/2280 SATA a PCIe 4.0 x4/x2 podpora SSD) (M2M_SB)
• 4 x SATA 6Gb/s konektory
• RAID 0, RAID 1, RAID 5 a RAID 10 podpora pro NVMe SSD úložná zařízení
• Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA

USB

CPU:

• 1 x USB4® USB Type-C® port na zadním panelu

Čipová sada:

• 1 x USB Type-C® port s podporou USB 3.2 Gen 2, dostupný přes interní USB header
• 2 x USB 3.2 Gen 2 Type- Porty A (červené) na zadním panelu
• 5 x porty USB 3.2 Gen 1 (3 porty na zadním panelu, 2 porty dostupné přes interní USB header)

Čipová sada + 2 rozbočovače USB 2.0:

• 8 x porty USB 2.0/1.1 ( 4 porty na zadním panelu, 4 porty dostupné přes interní USB headery)

Interní I/O konektory

• 1 x 24pinový hlavní napájecí konektor ATX
• 2 x 8pinový napájecí konektor ATX 12V
• 1 x hlavička ventilátoru CPU
• 1 x hlavička ventilátoru CPU/čerpadla vodního chlazení
• 3 x hlavička systémového ventilátoru
• 1 x hlavička systémového ventilátoru/čerpadla vodního chlazení
• 3 x adresovatelné RGB Gen2 záhlaví LED pásku
• 1 x RGB LED pásek záhlaví
• 4 x M.2 Socket 3 konektory
• 4 x SATA 6Gb/s konektory
• 1 x přední panel header
• 1 x přední panel audio header
• 1 x USB Type-C® header, s USB 3.2 Gen 2 podpora
• 1 x USB 3.2 Gen 1 header
• 2 x USB 2.0/1.1 header
• 2 x konektory přídavné karty Thunderbolt™
• 1 x konektor Trusted Platform Module (pro GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC- Pouze modul TPM2.0 SPI V2)
• 1 x tlačítko napájení
• 1 x tlačítko Q-Flash Plus
• 1 x tlačítko reset
• 1 x propojka resetování
• 1 x Clear CMOS jumper

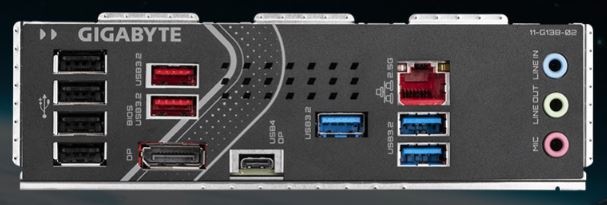

Konektory zadního panelu

• 1 x USB4® USB Type-C® port (DisplayPort (Poznámka))
• 2 x USB 3.2 Gen 2 Type-A porty (červené)
• 3 x USB 3.2 Gen 1 porty
• 4 x USB 2.0/1.1 porty
• 1 x DisplayPort (Poznámka)
• 2 x anténní konektory (2T2R)
• 1 x RJ-45 port
• 3 x audio jack

(Poznámka) Skutečná podpora se může lišit podle CPU.

I/O Controller

• iTE® I/O Controller Chip

H/W monitorování

• Detekce napětí
• Detekce teploty
• Detekce rychlosti ventilátoru
• Detekce průtoku vodního chlazení
• Varování při selhání ventilátoru
• Řízení rychlosti ventilátoru

* To, zda je podporována funkce řízení rychlosti ventilátoru (čerpadla), závisí na ventilátoru (čerpadlo), který nainstalujete.

BIOS

• 1 x 256 Mbit flash
• Použití licencovaného AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné vlastnosti

• Podpora pro GIGABYTE Control Center (GCC)

* Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky.

• Podpora pro Q-Flash
• Podpora pro Q-Flash Plus
• Podpora pro Smart Backup

Rozměrový formát:

• Formát ATX
• Rozměr 30,5 cm x 24,4 cm
