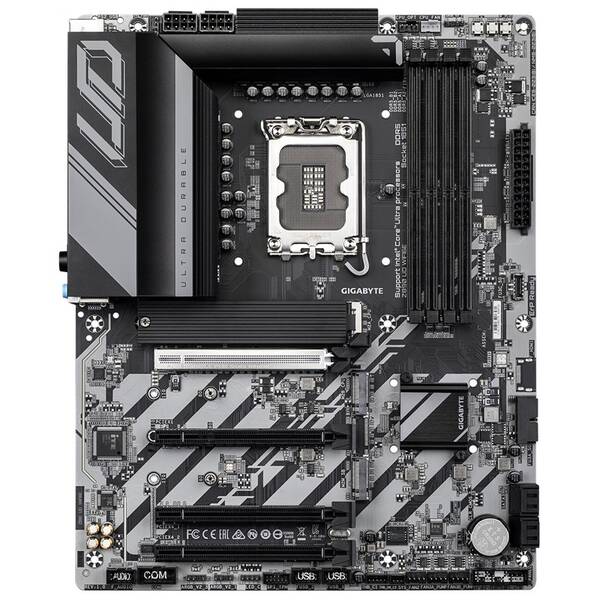

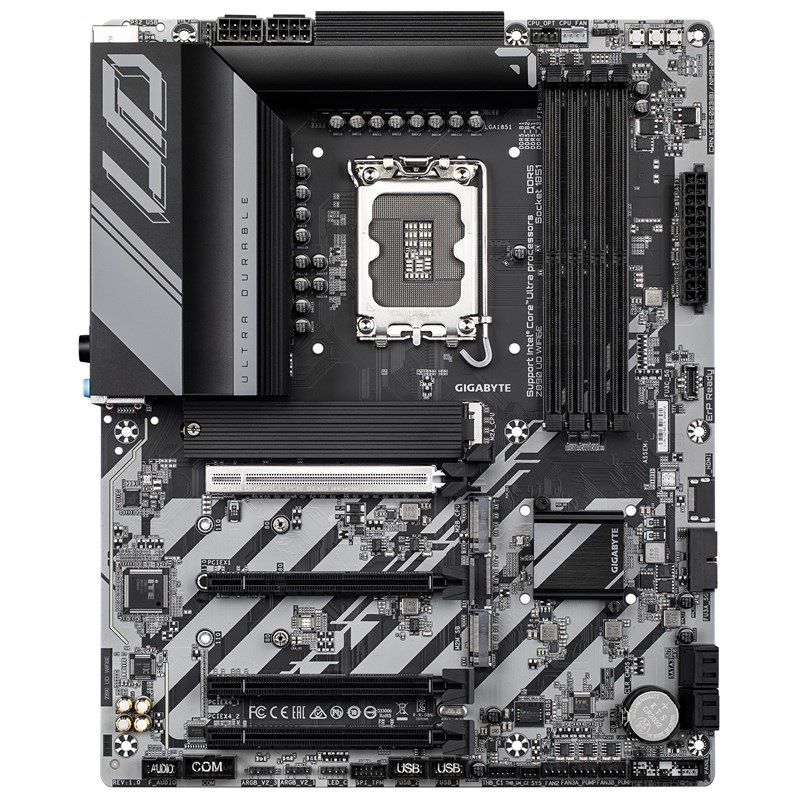

Základní deska GIGABYTE Z890 UD WIFI6E (Z890 UD WIFI6E)

Z890 UD WIFI6EPodporuje procesory Intel® Core™ Ultra (řada 2)Digitální dvojče 12+1+2 fáze VRM řešeníD5 Bionic Corsa pro nekonečný výkon pamětiAI Perfdrive : Poskytuje uživatelům optimální a…

Z890 UD WIFI6E

• Podporuje procesory Intel® Core™ Ultra (řada 2)

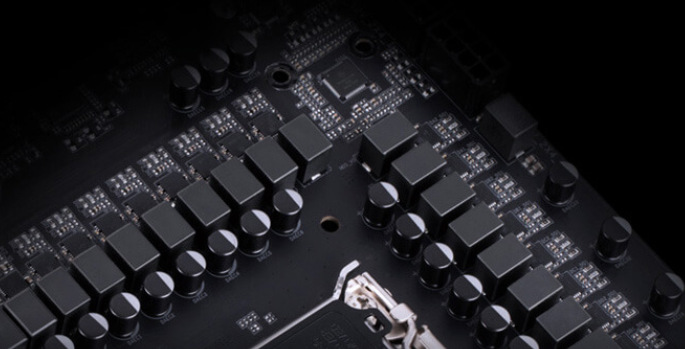

• Digitální dvojče 12+1+2 fáze VRM řešení
• D5 Bionic Corsa pro nekonečný výkon paměti
• AI Perfdrive : Poskytuje uživatelům optimální a přizpůsobený přednastavený profil BIOSu
• Prémiová kompatibilita : 4*DDR5 s podporou paměťových modulů XMP
• WIFI EZ-Plug : Rychlý a snadný design pro instalaci Wi-Fi antény
• EZ-Latch : Slot PCIe x16 s designem rychlého uvolnění

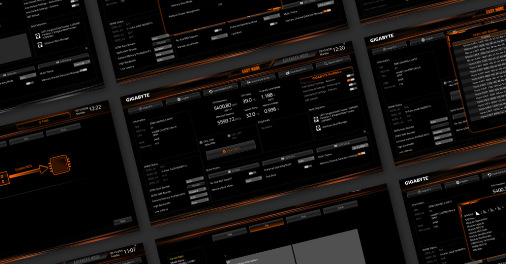

• Přátelské uživatelské rozhraní : Multi-Theme, AIO Fan Control a Q-Flash Auto Scan v BIOSu a SW
• Nový Power Monitor v HWinfo pro monitorování fází napájení CPU v reálném čase
• Ultra rychlé úložiště : 3* sloty M.2, včetně 1* PCIe 5.0 x4

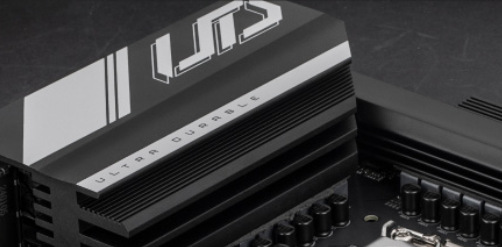

• Efektivní tepelná ochrana : VRM Thermal Armor Advanced & M.2 Thermal Guard
• Rychlé připojení k síti : 2,5 GbE LAN a Wi-Fi 6E 802.11ax
• Rozšířená konektivita : USB4 Type-C s DP-Alt, DisplayPort

CPU

• Patice LGA1851: Podpora pro procesory Intel® Core™ Ultra
• mezipaměť L3 se liší podle CPU

* Další informace naleznete v části „Seznam podpory CPU“.

Čipová sada

• Intel® Z890 Express

Paměť

• Podpora DDR5 9200(OC) / 9066(OC) / 8933(OC) / 8800(OC) / 8600(OC) / 8400(OC) /8266(OC) / 8200(OC) / 8000(OC) / 7950( OC) / 7900 (OC) / 7800 (OC) / 7600 (OC) / 7400 (OC) / 7200 (OC) / 7000 (OC) / 6800 (OC) / 6600 (OC) / 6400 / 6200 / 6000 / 5800 / 5600MT/s paměťové moduly.
• 4 x DDR5 DIMM patice s podporou až 256 GB (kapacita 64 GB single DIMM) systémové paměti
• Dvoukanálová architektura paměti
• Podpora ECC paměťových modulů DIMM bez vyrovnávací paměti 1Rx8/2Rx8 (fungují v režimu bez ECC)
• Podpora pro non-ECC Un -paměťové moduly DIMM 1Rx8/2Rx8/1Rx16 s vyrovnávací pamětí
• Podpora paměťových modulů Extreme Memory Profile (XMP)
• Podpora paměťového modulu CUDIMM

(Konfigurace CPU a paměti může ovlivnit podporované typy paměti, rychlost přenosu dat (rychlost) a počet modulů DRAM Další informace naleznete v části „Seznam podpory paměti“.)

Grafika

Integrovaný grafický procesor-Intel® HD Graphics podpora:

• 1 x USB4® USB Type-C® port, podporující video výstupy USB4 a DisplayPort a maximální rozlišení 3840x2160@144 Hz

* Podpora pro verzi DisplayPort 2.1

• 1 x DisplayPort, podporuje maximální rozlišení 3840 x 2160 @ 144 Hz

* Podpora pro verzi DisplayPort 2.1

*Grafické specifikace se mohou lišit v závislosti na podpoře CPU.

Zvuk

• Zvukový kodek Realtek® Audio s vysokým rozlišením 2/4/5.1/7.1 kanálů

* Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku.

LAN

• Realtek® 2,5 GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s)

Modul bezdrátové komunikace

Intel® Wi-Fi 6E AX211 (PCB rev. 1.0)

• WIFI a, b, g, n, ac, ax, s podporou frekvenčních pásem 2,4/5/6 GHz
• BLUETOOTH 5.3
• Podpora bezdrátového standardu 11ax 160 MHz

Realtek® Wi -Fi 6E RTL8852CE (PCB rev. 1.1)

• WIFI a, b, g, n, ac, ax, s podporou frekvenčních pásem 2,4/5/6 GHz
• BLUETOOTH 5.3
• Podpora bezdrátového standardu 11ax 160 MHz

(Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.)

Rozšiřující sloty

CPU:

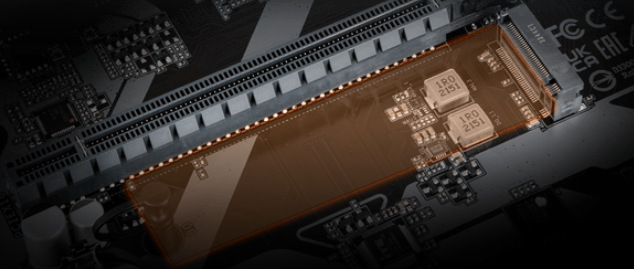

• 1 x PCI Express x16 slot, podporuje PCIe 5.0 a běží na x16 (PCIEX16)

* Slot PCIEX16 podporuje pouze grafickou kartu nebo NVMe SSD. Pokud chcete nainstalovat pouze jednu grafickou kartu, nezapomeňte ji nainstalovat do slotu PCIEX16.

Čipová sada:

• 2 x PCI Express x16 sloty, podporující PCIe 4.0 a běžící na x4 (PCIEX4_1, PCIEX4_2)
• 1 x PCI Express x16 slot, podporující PCIe 4.0 a běžící na x1 (PCIEX1)

Rozhraní úložiště

CPU:

• 1 x M.2 konektor (Socket 3, M klíč, typ 25110/22110/2580/2280 PCIe 5.0 x4/x2 podpora SSD) (M2A_CPU)
• 1 x M.2 konektor (Socket 3, M klíč, typ 25110/22110/2580/2280 PCIe 4.0 podpora x4/x2 SSD) (M2B_CPU)

Čipová sada:

• 1 x konektor M.2 (Socket 3, klíč M, typ 25110/22110/2580/2280 SATA a PCIe 4.0 x4/x2 podpora SSD) (M2M_SB)
• 4 x SATA 6Gb/s konektory
• RAID 0, RAID 1, RAID 5 a podpora RAID 10 pro úložná zařízení NVMe SSD
• Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA

USB

CPU:

• 1 x USB4® USB Type-C® port na zadním panelu

Čipová sada:

• 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný přes interní USB header
• 1 x USB 3.2 Gen 2 Type- Port (červený) na zadním panelu
• 6 x porty USB 3.2 Gen 1 (4 porty na zadním panelu, 2 porty dostupné přes interní USB header)

Čipová sada+2 USB 2.0 Huby:

• ​​8 x USB 2.0/1.1 porty (4 porty na zadním panelu, 4 porty dostupné přes interní USB headery)

Interní I/O konektory

• 1 x 24pinový hlavní napájecí konektor ATX
• 2 x 8pinový napájecí konektor ATX 12V
• 1 x hlavička ventilátoru CPU
• 1 x hlavička ventilátoru CPU/čerpadla vodního chlazení
• 2 x hlavičky systémového ventilátoru
• 2 x hlavičky systémového ventilátoru/čerpadla vodního chlazení
• 3 x adresovatelné RGB Záhlaví LED pásku Gen2
• 1 x Záhlaví RGB LED pásku
• 3 x M.2 Socket 3 konektory
• 4 x SATA 6Gb/s konektory
• 1 x Záhlaví předního panelu
• 1 x audio header na předním panelu
• 1 x USB Type-C® header, s podporou USB 3.2 Gen 1
• 1 x USB 3.2 Gen 1 header
• 2 x USB 2.0/1.1 headery
• 2 x konektory přídavné karty Thunderbolt™
• 1 x konektor Trusted Platform Module (Pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 pouze)
• 1 x záhlaví sériového portu
• 1 x tlačítko napájení
• 1 x tlačítko reset
• 1 x tlačítko Q-Flash Plus
• 1 x propojka resetování
• 1 x Clear CMOS jumper

Konektory zadního panelu

• 4 x porty USB 2.0/1.1
• 1 x port klávesnice/myši PS/2
• 1 x DisplayPort (Poznámka)
• 4 x porty USB 3.2 Gen 1 1
• x port USB4® USB Type-C® (DisplayPort (Poznámka))
• 1 x USB 3.2 Gen 2 port typu A (červený)
• 1 x port RJ-45
• 2 x anténní konektory SMA (2T2R)
• 3 x audio jack

(Poznámka) Skutečná podpora se může lišit podle CPU.

I/O Controller

• iTE® I/O Controller Chip

H/W monitorování

• Detekce napětí
• Detekce teploty
• Detekce rychlosti ventilátoru
• Detekce průtoku vodního chlazení
• Varování při selhání ventilátoru
• Řízení rychlosti ventilátoru

* Zda je podporována funkce řízení rychlosti ventilátoru (čerpadla), závisí na ventilátoru (čerpadla), který nainstalujete.

BIOS

• 1 x 256 Mbit flash
• Použití licencovaného AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné vlastnosti

• Podpora pro GIGABYTE Control Center (GCC)

* Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky.

• Podpora pro Q-Flash
• Podpora pro Q-Flash Plus
• Podpora pro Smart Backup

ROzměrový formát:

• Formát ATX
• Rozměr 30,5 cm x 24,4 cm
